openwrt 旁路由模式配置
Write by lyc at 2021-3-4
参考博文：
许迎果 第213期 openwrt旁路由模式设置教程（油管）
许迎果 第213期 openwrt旁路由模式设置教程（知乎）
旁路由设置的三种方式
1.关于旁路由
旁路由其实并不是路由，就像老婆饼里面不含老婆一样。
路由的本质是连接不同网络的设备，最常用的就是连接局域网与互联网。
在家庭网络中来说，通常谁负责上网拨号，谁就是路由模式，在主路由和旁路由的搭配中，只有主路由是负责拨号上网拨号和NAT转发的。
旁路由起到的主要是网关的作用，主要是用来分流数据和扩展插件的，比如去广告，自建DNS，离线下载，科学上网等进阶功能。严谨一点的叫法应该叫 “旁路网关” 或 “网关服务器”，“旁路由” 是约定俗成的叫法。
旁路由的核心是网关而不是路由，旁路由不能够单独存在，必须搭配主路由组成主旁体系来一起使用。
2.旁路由的两种常见架构
- 主旁架构1：虚拟主旁路由，双软路由体系（不推荐）：在高性能的软路由设备上，分别虚拟出主路由和旁路由系统搭配使用，它们各司其职，在软件层面上组成主旁网络架构。
- 主旁架构2：物理硬件层面主旁网络结构（常用）：由两个单独的物理设备，分别承当主路由和旁路由的角色，通过连接和配置打造硬件形式上的主旁网络结构。
我们这里谈论的就是架构2物理硬件层面的主旁网络结构，架构1虚拟层面的主旁体系不做过多讨论。
3.旁路由配置方案
当前家庭网络结构：
- 主路由（TL-XDR6030 AX6000易展版）IP：192.168.1.1，已开启DHCP
- 旁路由（友善R2S）IP：192.168.1.254
方案一：旁路由完全接手网关
旁路由完全接手网关，局域网设备都通过旁路由联网。
旁路由先单独配置，配置完成后再连入主路由环境中。
1.旁路由配置LAN口
旁路由必须跟主路由同IP网段而不同IP，且与其他设备不冲突。
openwrt web控制台 -> 网络-> 接口 -> LAN口
- 协议改为静态地址（192.168.1.254）
- IPv4网关、DNS填写主路由的IP（192.168.1.1）
2.旁路由开启强制DHCP
- 开启动态DHCP
- 开启强制：即使检测到另一台DHCP服务器，也要强制使用此设备上的DHCP服务器
- IPv4子网掩码：255.255.255.0
- DHCP选项：（IP也就是旁路由的IP）
- 3,192.168.1.254
- 6,192.168.1.254
主路由关闭DHCP服务，防止设备直接连接到主路由，而无法使用旁路由的扩展功能。
openwrt 配置上WAN口配置建议删掉，旁路由模式下用不到WAN口。
3.接网线
主路由LAN口连旁路由LAN口，最后主路由、旁路由重启，完成部署。
如需要断开旁路由，主路由与旁路由LAN口的网线先断开，重启主路由，主路由就可以重新接管网络。
方案二：旁路由部分接手网关
旁路由部分接手网关，让局域网的设备自行选择联网路径。
该方案步骤1,3和方案一一样，区别仅在步骤2，旁路由部分接手网关旁路由关闭DHCP服务，即忽略DHCP接口服务。
该方案下局域网默认会通过主路由上网。
如果我们需要让某个设备需要走旁路由，那么只需要单独手工配置该设备的IP、掩码，重点是将网关和DNS设为旁路由的IP（192.168.1.254）
后续如果要停用旁路，我们只需要断开网线，并将设备的IP、网关、DNS配置改成自动获取或手动改成主路由的IP地址即可又恢复主路由上网。
方案总结：
两个方案的区别在于，是否要强制开启旁路由的DHCP服务。
强制开启的好处是等于接管了整个局域网的流量，整个局域网都可以使用旁路由的扩展功能。
旁路由关闭DHCP服务的好处是，可以指定设备使用特殊功能，更加隐蔽灵活。
注意：以上两种方案都是针对硬件层面的旁路由配置
四、旁路由无法上网问题
如果有网页打不开，可以在cmd中使用 ipconfig /flushdns 命令刷新DNS缓存试试。
部分 openwrt 固件可能导致无线设备连接主路由AP无法上网，可尝试在旁路由防火墙加入规则，开启NAT：
方式1：openwrt后台添加（推荐）

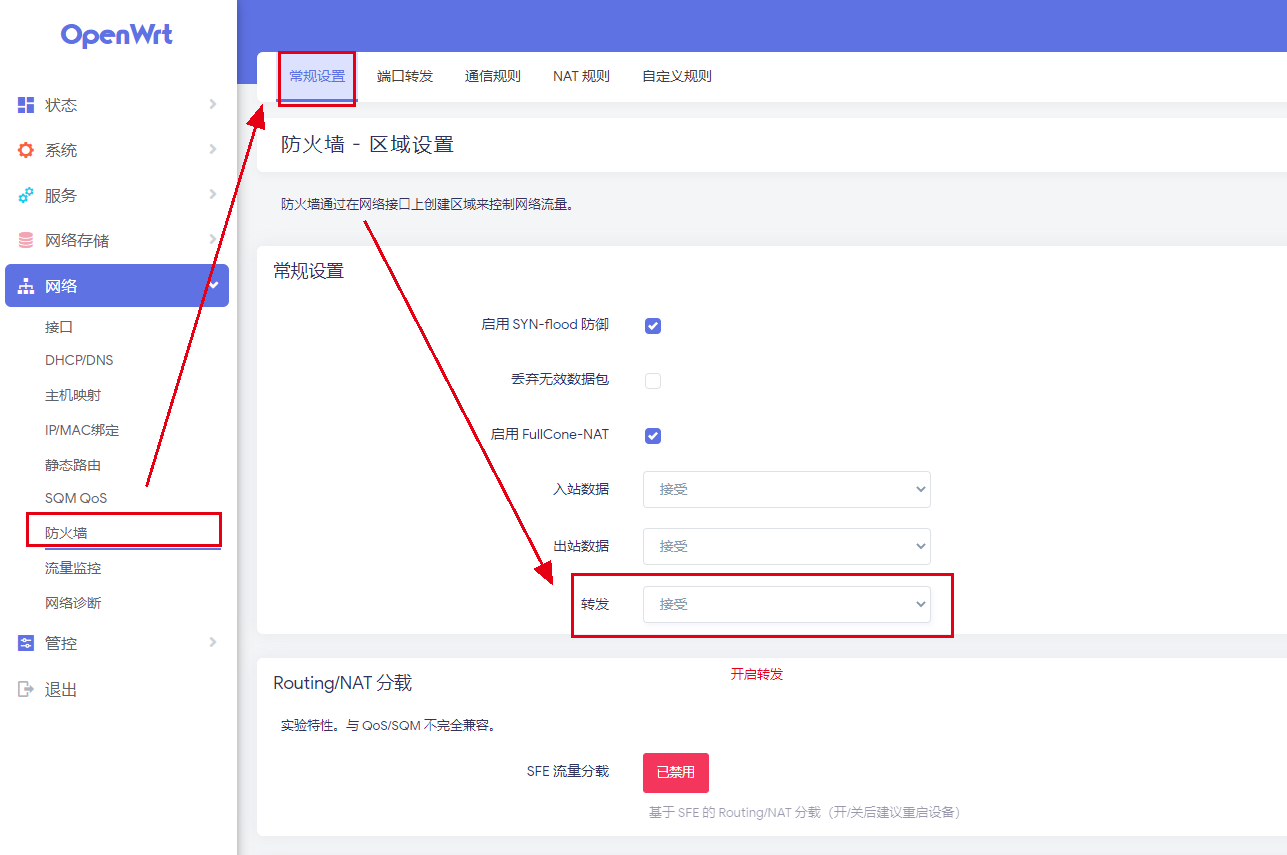

开启iptables nat转发

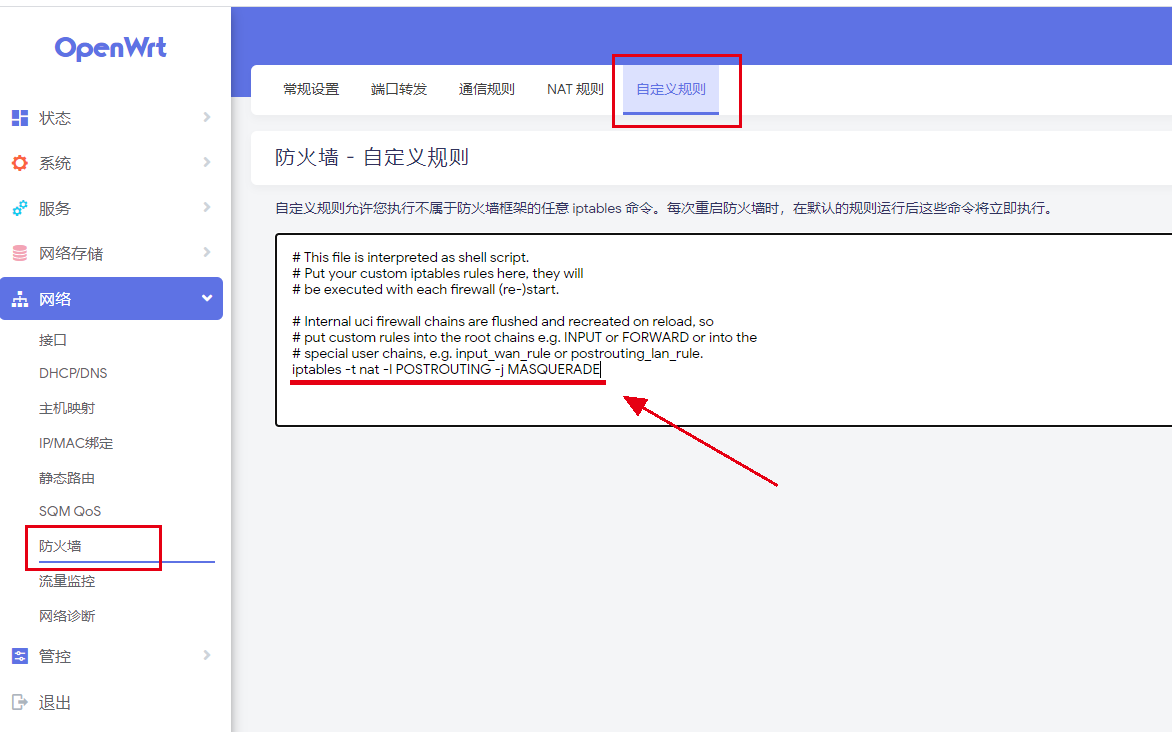

添加自定义 NAT 规则
1 | iptables -t nat -I POSTROUTING -j MASQUERADE |
方式2：ssh命令含添加配置
1 | $ iptables -t nat -I POSTROUTING -j MASQUERADE |
同时把配置添加到 /etc/ec.local 持久化。
1 | $ root@OpenWrt:~# cat /etc/rc.local |
