Centos7 下搭建 OpenVPN 2.4.8

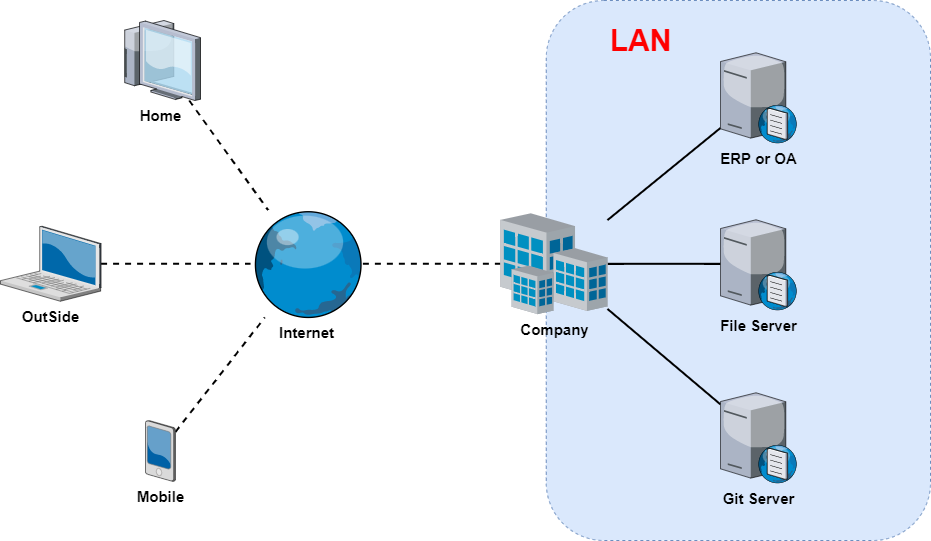

OpenVPN 客户端服务器模式架构图例

一、OpenVPN 服务器端部署

1.Linux 服务器环境准备

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
# 禁用 firewalld 防火墙
systemctl disable firewalld
systemctl stop firewalld

# 启用 iptables 防火墙
yum -y install iptables iptables-services
## 清空默认的防火墙规则
iptables -F && iptables -X && iptables -Z
iptables -t nat -F && iptables -t nat -X && iptables -t nat -Z
iptables-save > /etc/sysconfig/iptables
## 启动iptables
systemctl enable iptables
systemctl start iptables

# 禁用 SElinux
sed -i "/^SELINUX/s/enforcing/disabled/" /etc/selinux/config
setenforce 0

# 开启内核路由转发
echo "net.ipv4.ip_forward = 1" >> /etc/sysctl.conf
sysctl -p

# 操作系统及软件版本更新到最新
yum install -y epel-release
yum update -y

查看操作系统内核及版本号

1
2
3
4
5
$ cat /etc/redhat-release
CentOS Linux release 7.9.2009 (Core)

$ uname -a
Linux 10-19-108-247 4.19.188-10.el7.ucloud.x86_64 #1 SMP Wed Apr 28 09:54:38 UTC 2021 x86_64 x86_64 x86_64 GNU/Linux

2.创建PKI证书

创建过程参考文档 《OpenVPN easy-rsa管理证书》

3.OpenVpn 服务器端配置

安装 openvpn server

1
2
3
4
5
yum install -y openvpn

# 查看版本号
$ rpm -qa|grep openvpn
openvpn-2.4.12-1.el7.x86_64

主配置文件

OpenVPN的配置模板（一）之服务器模式

创建日志目录

1
2
# 创建目录
mkdir -p /etc/openvpn/server/ccd                # 自定义客户端配置的 include 目录

编排主配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
$ vim /etc/openvpn/server/server.conf
port 1194                                       # 默认端口号 1194
proto udp                                       # 通讯协议 TCP 或者 UDP（推荐）。
dev tun                                         # 使用 tun 或者 tap 设备

# 服务器证书：
ca /etc/openvpn/server/certs/ca.crt             # 服务器 CA 证书
cert /etc/openvpn/server/certs/server.crt       # 服务器证书
key /etc/openvpn/server/certs/server.key        # 服务器证书密钥
dh /etc/openvpn/server/certs/dh.pem             # diffie hellman密钥
tls-auth /etc/openvpn/server/certs/ta.key 0     # 服务器 TA 证书

server 10.201.0.0 255.255.255.0                 # 启用服务器模式，设置加密隧道设置子网网段，默认是10.8.0.0/24
topology subnet

#client-config-dir /etc/openvpn/server/ccd             # 客户端配置文件，可以配置客户端的IP
#ifconfig-pool-persist ipp.txt

# 推送（下发）路由、DNS 给客户端：
push "route 10.19.0.0 255.255.0.0"
# push "dhcp-option DNS 114.114.114.114"
# push "dhcp-option DNS 223.5.5.5"
# push "redirect-gateway def1 bypass-dhcp"                  # 开启重定向客户端默认网关。打开后客户端的所有所有流量将通过 VPN 隧道转发出去。该选项一般保持禁用。

compress lzo                                    # 启用允许数据压缩。如果启用那么客户端的配置文件也需要有这项 comp-lzo
duplicate-cn                                    # 启用允许多客户端接入。openvpn 点对点模式下不要启用该配置。该配置默认没有启用。
keepalive 10 60                                # 10秒钟ping一次对端以确定对方是否在线，60秒未响应则断开连接，适合客户端在NAT后使用
comp-lzo                                        # 使用 lzo 压缩

# 此选项使VPN在重连时不重新读取 key 且不会将 tun 设备关闭
persist-key                                     # 通过 keepalive 检测超时后，重新启动 VPN，不重新读取 keys，保留第一次使用的keys
persist-tun                                     # 通过 keepalive 检测超时后，重新启动 VPN，一直保持 tun 或者 tap 设备是 linkup 的。否则网络连接，会先 linkdown 然后再 linkup
user openvpn                                    # 通过 yum 安装的，可将其配置为以 openvpn 用户和组运行，增加安全性
group openvpn

# 日志
log /var/log/server.log
log-append /var/log/server.log
status /var/log/status.log
#management localhost 7505 stdin
verb 3                                          # 日志级别
explicit-exit-notify 1
# crl-verify /etc/openvpn/easy-rsa/3/pki/crl.pem    # 引用吊销证书列表

openvpn 启动

systemd 脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
$ vim /etc/systemd/system/openvpn-server.service
[Unit]
Description=openvpn
After=network.target

[Service]
ExecStart=/usr/sbin/openvpn --config /etc/openvpn/server/server.conf
Restart=on-failure
Type=simple
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

启动

1
2
3
4
chown -R openvpn.openvpn /etc/openvpn
systemctl daemon-reload
systemctl enable openvpn-server.service
systemctl start openvpn-server.service

4.tun0 隧道的回包问题

1.9. 服务器或客户端子网中的其他计算机互相访问

从客户端表现出来的问题是：openvpn 客户端能够正常拨入 openvpn 服务端，能够建立加密的通信隧道 tun0，能够 ping 通服务端的 eth0 的内网 ip，也能够 ping 通隧道的 ip 10.201.0.0，却 ping 不通 openvpn server 所在局域网的其他服务器。

究其原因原因就是：openvpn server 所在局域网的其他服务器上并没有返回 tun0 隧道的回包路由，它们能够收到来自客户端的 ping 包，却不知道如何回包（没有路由表）。有两种方式来解决回包问题：

方式1：为需要连通 tun0 隧道的个别主机添加回包路由

该方式的优缺点：

  • 优点：可以指定个别几台服务器能够让 tun0 隧道通信，客户端访问最小化权限。
  • 缺点：配置繁琐，要逐一登录到目标服务器上去加回包路由。但是云实例 UDB, URedis 不像云主机，是无法添加路由的，所以也无法访问运实例。

注意回包路由是 openvpn server 所在局域网的其他服务器上配置的，添加的网络号是 tun0 隧道网段，下一跳指向 openvpn server eth0 的 IP 地址。

1
2
3
4
5
6
7
8
9
10
11
# 10.19.108.247 是我 openvpn eth0 网卡的内网 ip地址
$ route add -net 10.201.0.0/24 gw 10.19.108.247 dev eth0

# 查看
$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         10.19.0.1       0.0.0.0         UG    0      0        0 eth0
10.19.0.0       0.0.0.0         255.255.0.0     U     0      0        0 eth0
10.201.0.0      10.19.108.247   255.255.255.0   UG    0      0        0 eth0    # 回包路由
169.254.0.0     0.0.0.0         255.255.0.0     U     1002   0        0 eth0

方式2：iptables SNAT（推荐）

1.9.1. 防火墙规则

在 openvpn server 服务器上的 iptables nat 表上添加转发规则，让 tun0 隧道过来的数据包伪装成本机的内网地址发给其他局域网服务器（SNAT）。

1
2
3
4
5
6
7
# filter表如果没有其他拒绝规则，可以不添加以下两条 ACCEPT（可选配置）
## 允许进tun接口目标为“10.201.0.0/24”的访问
iptables -A FORWARD -o tun+ -d 10.201.0.0/24 -j ACCEPT    #  “+”也可改为实际的“tun[n]”，如“tun0”、“tun1”...
## 允许源为“10.201.0.0/24”出tun接口的访问
iptables -A FORWARD -i tun+ -s 10.201.0.0/24 -j ACCEPT
## 如果需要设置指定可以访问的服务器范围，删除上面一行,如下设置
iptables -A FORWARD -i tun+ -s 10.201.0.0/24 -d 10.66.0.33 -j ACCEPT  # OpenVPN客户端不能访问到除10.66.0.33外其他的服务器（如果存在）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
*nat
# 在 nat 表上添加 MASQUERADE 表示伪装
# 添加下面一行，OpenVPN服务器可访问的地址，客户端也可以访问
iptables -t nat -A POSTROUTING -s 10.201.0.0/24 -j MASQUERADE
# 或如下设置指定网卡（若添指定了网卡，那么OpenVPN服务器自身通过该网卡不能访问的地址，客户端也不能访问）
iptables -t nat -A POSTROUTING -o eth0 -s 10.201.0.0/24 -j MASQUERADE

*filter
iptables -t filter -A FORWARD -o tun+ -d 10.201.0.0/24 -j ACCEPT
iptables -t filter -A FORWARD -i tun+ -s 10.201.0.0/24 -j ACCEPT


# 或指定从ethx出（可选配置）
iptables -t nat -A POSTROUTING -o eth0 -s 10.201.0.101/32 -j MASQUERADE
iptables -t nat -A POSTROUTING -o eth1 -s 10.201.0.105/32 -j MASQUERADE

# 保存iptables配置
iptables-save > /etc/sysconfig/iptables

三层交换机添加路由（可选）

另外如果是公司环境，应在三层交换机上添加回包路由，下一条为vpnopen服务器

1
2
3
4
# 思科3560
config terminal
switch3560-1(config)# ip route 10.201.0.0 255.255.255.0 ${openvpn_server_eth0_ip}
exit

二、OpenVpn 客户端

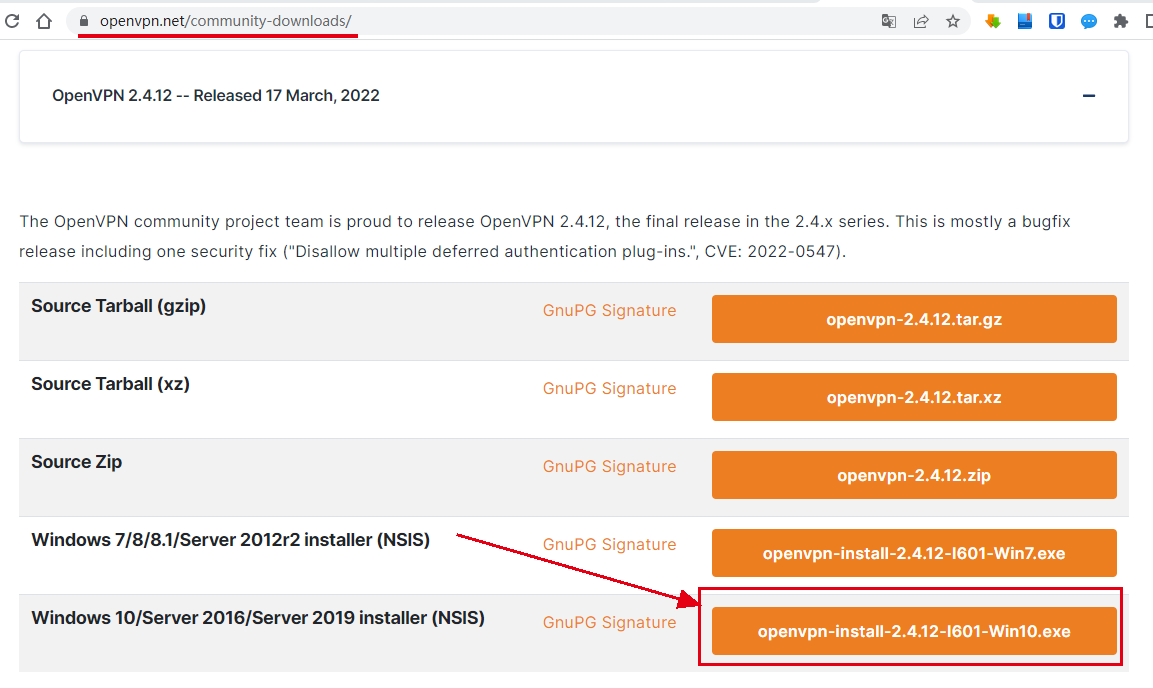

OepnVPN 官网下载

1.openvpn Windows 客户端

安装与配置

下载 win10 客户端，全部保持默认安装

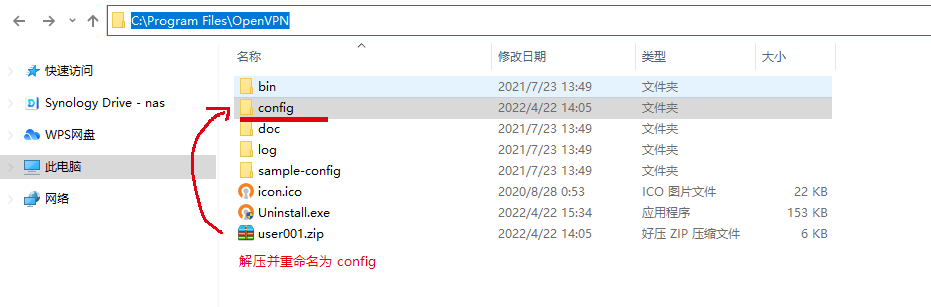

拷贝客户端证书压缩包 user001.zip 到 openvpn client 的安装目录下 C:\Program Files\OpenVPN， 解压并重命名为 config

查看 openvpn 客户端主配置文件：C:\Program Files\OpenVPN\config\client.ovpn

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
client
proto udp
dev tun
nobind
remote xxx.xxx.xxx.xxx 1194
ca ca.crt
cert user001.crt
key user001.key
tls-auth ta.key 1
remote-cert-tls server
persist-tun
persist-key
comp-lzo
verb 3
mute-replay-warnings

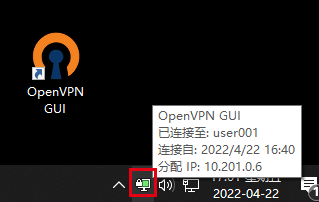

启动 openvpn 客户端

双击桌面图标启动，右下角任务栏小图标右击可控制断开或重新连接。

2.openvpn Linux 客户端（CentOS7）

Linux 客户端安装 openvpn

1
2
3
4
5
6
7
# 安装
yum install -y epel-release
yum install -y openvpn

# 创建目录
mkdir -p /etc/openvpn/client/certs
mkdir -p /var/log

openvpn 客户端主配置文件

上传客户端证书

1
2
3
4
5
6
7
8
9
10
11
12
13
14
cd /etc/openvpn/client/certs
rz user002.zip
unzip user002.zip

# 查看
$ tree /etc/openvpn/client/certs/user002
/etc/openvpn/client/certs/user002
├── ca.crt
├── ta.key
├── user002.crt
├── user002.key
└── user002.ovpn

0 directories, 5 files

编排主配置文件

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
$ vim /etc/openvpn/client/user002.conf
client                                                  # 声明为客户端
proto udp                                               # 连接协议，必须与服务端一致
dev tun                                                 # 使用tun/tap设备，必须与服务端一致
nobind
remote ${OPENVPN_SERVER_HOST} 1194                      # 远程服务器的地址和端口号，可以是域名也可以是IP地址
ca /etc/openvpn/client/certs/user002/ca.crt
cert /etc/openvpn/client/certs/user002/user002.crt
key /etc/openvpn/client/certs/user002/user002.key
tls-auth /etc/openvpn/client/certs/user002/ta.key 1
remote-cert-tls server
persist-tun
persist-key
comp-lzo
verb 3
mute-replay-warnings
log /var/log/openvpn.log
log-append /var/log/openvpn.log

授权目录

1
2
chown -R openvpn.openvpn /etc/openvpn
chown -R openvpn.openvpn /var/log

开机自启动

systemd 脚本

1
2
3
4
5
6
7
8
9
10
11
12
13
$ vim /etc/systemd/system/openvpn-client.service
[Unit]
Description=openvpn
After=network.target

[Service]
ExecStart=/usr/sbin/openvpn --config /etc/openvpn/client/user002.conf
Restart=on-failure
Type=simple
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

启动

1
2
3
systemctl daemon-reload
systemctl enable openvpn-client.service
systemctl start openvpn-client.service
